設備總長

6m

寬度

1.3m

高度

1.2m

電機功率

4kw

工作電壓

380V

生產速度

8-10米/分

成型排數

16排輥壓成型

壓輪軸徑

?65mm實心軸   材質  45#鋼調質

壓型輪材質

45#鋼真空高溫淬火而成，表面硬鍍鉻；

設備底架

大架：300H型鋼焊接而成，立板14mm

傳動方式

1寸鏈條、鏈輪傳動

剪斷機功率

4kw液壓泵站

剪切刀材質

采用Cr12材質，經高溫淬火而成，由二片刀組成

壓板厚度

0.8-1.5mm

隨機附件

彩鋼上料架1套

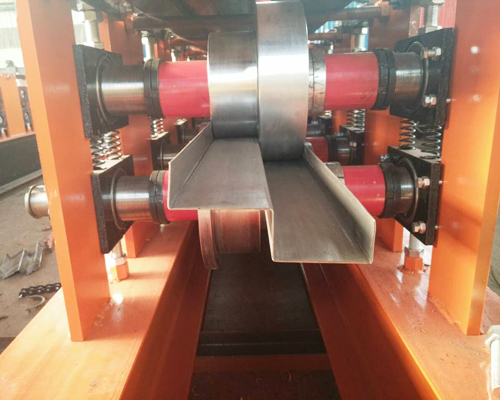

成型部分

輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、。

工作流程

（送毛坯料）開卷——導向進料——輥壓成型——定長切斷——兩件成品高度115-120mm，成品出板后，配合間隙均勻，兩塊成型后，高度平面一致，可實現定向旋轉。

進料導向平臺

主機進料口處設置左右導向裝置。工作時，原材料板材兩側經左右導向進入主機，使原材料板材與輥壓成型系統保持正確的位置。可通過手動螺桿機構調節導向位置，且左右獨立可調。

成型后切斷系統

切斷系統由切斷機架兩付，切斷模具，導向裝置和切斷油缸等組成。

電控系統

采用臺達PLC控制，能實現整機自動化生產?？稍O(shè)定批次、工件長度、數量等。

操作方式：輸入屏+按鈕。編碼器計數，具有計數及記長功能。。

變頻器

三晶變頻器，出板長度誤差   到±1mm

注意事項

供電電源輸入：三相380V  電網電壓波動：≤±10%

前后左右距離墻壁等遮攔物1米以上

售后服務

技術人員免費上門安裝、調試

保修期

主機，電器保修一年，終身維護
